许多公司的产品在运输过程中总会有外包装撕裂的现象，导致包装盒内的产品很难取出或掉出来，严重者甚至会导致内装物品破碎，给公司造成不必要的损失。出现这些现象的产品可能是包装的结构出了问题。设计人员只要在产品设计的初期稍加注意就可以避免。

    微楞彩盒经常用到的有F坑、E坑，其中F坑厚度约在1mm，E坑2mm。具体厚度还要根据实际坑纸上所裱的面纸来具体测量。

    下图所示的微楞彩盒结构为E坑彩盒尺寸及修位图。图中双插面盒尺寸为：10×5×15，单位是英寸。主要的修位尺寸如图所示，一般来说，修位盒子的侧边，也就是宽度边为3／64″，盒盖要比盒宽方向缩小3／64″，盒子的正面和背面的压线比盒宽方向的压线高出一个1/16″，也就是是俗称的高低线。这是主要的几个修位点。其余的Dustflap可参考图上尺寸，因为根据盒子大小的变化要做相应的调整，注意不要比例失调，可根据自己的喜好稍加调整。

微楞彩盒结构为E坑彩盒尺寸及修位图

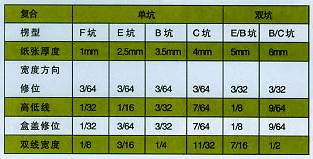

    下图所示为不同坑纸的修位。纸张厚度指的是面纸里纸和芯纸的总和，由于我们会裱一些较厚的卡纸在上面，所以厚度比国标要稍大一点，这样做结构设计时可以宽松一些。宽度方向修位尺寸考虑到手工粘盒方便对位的因素，按照单坑1mm双坑2mm的标准来做，在实际操作中可如此应用。上自动粘盒机应该按照一个纸张厚度来修位。双线宽度是纸张对折180度，是两条线的宽度，根据不同盒型需要(里边可能有夹层)距离有所不同，比较常见的应用是展示盒如下所示。

不同的坑纸的修位表

    下图为一个E坑展示盒，四个面对折的双线距离为3/16”，中间有分隔板也是对折而成这些都是平常设计中的一些基本要系，也是一些复杂结构设计的基础，因此作为设计人员是必须熟练掌握的。

E坑展示盒
